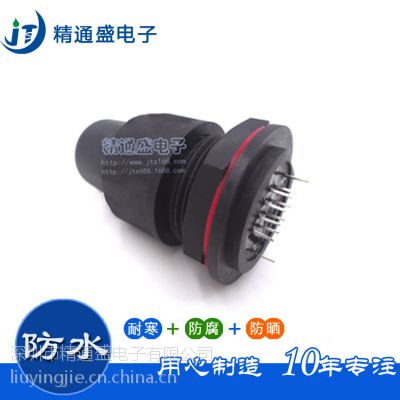

实物拍照

RJ45网络防水连接器组件图

RJ45网络防水连接器组装图              RJ45组装后成品图

产品介绍
产品信息

名称：RJ45网络防水连接器

品牌：精通盛

货号：JTS-RJ45-0008GK01

颜色：黑色，如需定制其它颜色请联系客服

产品特点

本品采用的通讯材料是标准的、通用的5类、超5类以及6类线缆。我们由技术精湛的防水连接器工程师通过特殊的技术处理、高端的生产设备支持将此类线缆通过精美的尼龙加纤外壳保护，简单、方便、快速地转换为具备防水防尘，可在恶劣环境下持续使用的RJ45防水连接器。我们所自主研发的RJ45防水连接器具备***的防水性能，在使用过程中传输信号不受影响。我们的RJ45防水连接器以其特殊的快接模式***同业水平此款防水连接器可以达到IP67防水等级，其应用领域非常广泛，如家喻户晓的LED显示屏、公共场所无处不在的闭路监控系统、现代化通讯设备等等，无一例外。

产品规格功能说明

产品规格功能说明

RJ45网络防水连接器定制：

        如需定制RJ45后接线灌胶式非标产品请点此联系客服

RJ45网络防水连接器使用环境条件：

           工作温度: -25℃～105℃ 贮存温度: -25℃～85℃ 大气压力: (86～106) KPa
        相对湿度:≤90%防水等级：IP68

RJ45网络防水连接器产品结构描述：

        1、接线方式：对接式。入线直径：Φ10.5mm。

        2、连接器接触件及镀层：RJ45母座、镀镍。接触件塑胶：尼龙，260℃耐温，V-0级阻燃。

防水胶圈：硅胶。灌胶：环氧树脂。

RJ45网络防水连接器产品性能测试：

        1、抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

        2、绝缘电阻：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC500V，绝缘电阻大于1000MΩ。

        3、接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

        4、盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，温度35±2℃的中性盐雾试验48小时后，不出现影响性能的腐蚀。

        5、防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4小时，连接器内部无渗水现象。在常温常压下凉置30分钟，测试抗电强度、绝缘电阻、接触电阻均达到要求。

        6、接触件分离力：单孔分离力为1.0-4.0N。

        7、机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

        8、互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

        9、试验方法：除另有规定外，常温常压均指温度15℃～35℃，相对湿度45%～75%，大气压86KPa～106KPa.

RJ45面板后接线灌胶式参数

芯数：8芯。

额定电流：0.2A，额定电压：36V，耐压：50V，接触电阻：<10mΩ，绝缘电阻：>100MΩ

线径：Φ10.5mm，外壳材料：尼龙加纤

公司介绍

 深圳市精通盛电子有限公司，是一家专业从事防水接头、防水连接器、防水连接线、LED防水连接线、防水插头、工业防水插头、汽车防水连接器、航空插头、USB防水连接器、RJ45网络防水连接器 、通信电子产品、塑胶产品等研发、生产、销售为一体的综合性技术企业。所有产品均可按照客户要求达到IP68防水等级，承诺恶劣环境下能正常使用。公司严格按照***:2000质量体系运作,拥有一批专业性技术人才和管理干部,强硬的研发团队,打造行业品牌。
    作为专业防水连接器制造商，精通盛已得到广泛客户信任和认可, 公司拥有现代化标准厂房2000平方米，***制造设备30多台,可以按照客户要求完成OEM、ODM服务。专业的研发团队持续提供新产品满足市场需求。

联系我们

联系地址：广东省深圳市观澜镇福前路盛景源工业区A栋201

联系电话：0755-28088536

手 机：13692234689
联 系 人：刘先生

传真号码：0755-28088769

腾讯 QQ：3037129868

买家须知

产品订购事宜

1：所有产品均为厂家生产直销。如需下单，我们将视客户的下单数量来确定发货时间。

2：请客户订购此产品时,一定要与本单位确定好产品的各种具体要求,比如插头的规格长度，颜色，类型等，如客户无特殊要求，我们将视为常规规格或以我方要求为准，下单时我们将提供一份确认清单，重要订单仍需传真。

  ?[付款事项]?

本公司产品原则全款现金交易或小额支付宝交易，收款发货.

定做产品客户付30％定金后安排生产，然后收余款发货。
